Оборудование погрузочное
Представляет собой рычажную Z-образную систему с кинематическим возвратом ковша в положение копания после разгрузки, предназначенную для управления (подъем, опускание, поворот) рабочими органами.
Погрузочное оборудование состоит из стрелы 3 (рис. 5.26), коромысла 2, тяги 1, которые совместно с гидроцилиндрами и образуют систему рычагов. Узлы оборудования соединены между собой посредством шарниров. Смазывание шарниров производиться по каналам пальцев и через масленки 4. В гидроцилиндрах происходит смазывание трущихся поверхностей пальцев и сферических подшипников, в остальных шарнирах - пальцев и втулок соответствующих узлов.
При транспортном передвижении погрузчика оборудование с рабочим органом фиксируются на упор рамы.
Облицовка

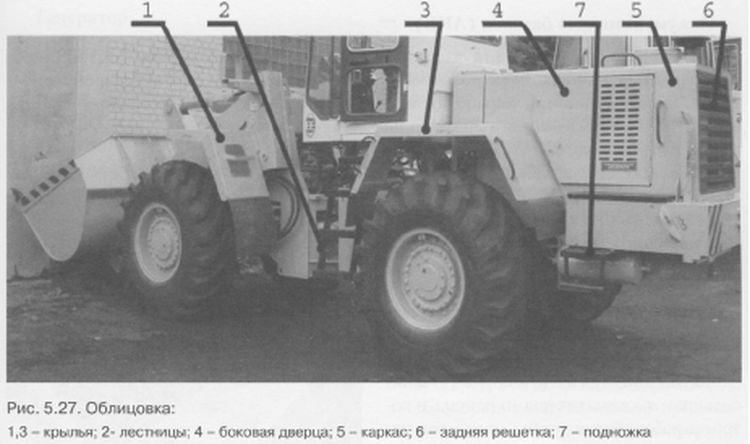

Облицовка обеспечивает защиту от шума дизеля, удобный доступ к системам погрузчика при его обслуживании. Состоит из каркаса 5 (рис. 5.27) с боковыми дверьми 4 и задней решеткой 6. Верхняя часть капота закрывается крышками. Двери, крышки и решетка оснащены замками. Крышки и решетка фиксируются в открытом положении. Вход в кабину с левой и правой стороны обеспечивают лестницы 2, крылья 1 и 3 защищают погрузчик от грязи при его передвижении, кроме того заднее крыло 3 является площадкой для обслуживания дизеля. Под аккумуляторными ящиками расположены подножки 7.
