Таблички и знаки для фронтального погрузчика Амкодор-342 (ТО-28)

Знаки безопасности

Следите за тем, чтобы знаки безопасности были чистыми и разборчивыми.
  Заменяйте неразборчивые или отсутствующие знаки безопасности.
  Знаки безопасности можно приобрести у вашего дилера или на заводе-производителе.
  Правила установки знаков безопасности:
  1. Поверхность, на которую наноситься знак, должна быть чистой и сухой. Температура не должна превышать 10 градусов по Цельсию.
  2. Отклейте небольшую часть защитной пленки с задней стороны знака.
  3. Приложите знак на намеченную поверхность, и аккуратно прижмите ту часть знака, с которой была снята защитная пленка.
  4. Медленно отклейте оставшуюся часть пленки и аккуратно разгладьте знак.
  5. Ссылки на направления (вправо, влево, вперед, назад) даются с позиции оператора, находящегося в водительском кресле, и смотрящего вперед.
  Для удаления небольших остатков воздуха под знаком проколите тонкой булавкой те места, которые немного вздуты, а затем опять разгладьте знак.


Сигнальные слова

Опасно - означает опасную ситуацию, которая, если ее не предотвратить, может привести к тяжелой травме или смерти. Это сигнальное слово применяется только в самых чрезвычайных ситуациях.
  Предупреждение - указывает на возможность возникновения опасной ситуации, которая, если ее не предотвратить, может привести к серьезной травме или смерти. Это сигнальное слово используется также для указания на опасные для жизни действия.
  Осторожно - указывает на возможность возникновения опасной ситуации, которая, если ее не предотвратить, может привести к незначительной или средней тяжести травме.

Маркировка и пломбирование

Маркировка
Каждый погрузчик имеет маркировочную табличку, которая расположена на передней полураме с правой стороны над крылом (рис.2.1). В кабине расположена дублирующая табличка (рис.2.2).

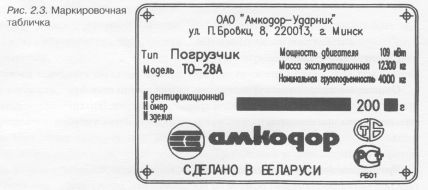

  Табличка (рис. 2.3) содержит: товарных знак, адрес завода-изготовителя, наименование и индекс изделия, эксплуатационную мощность двигателя, эксплуатационную массу машины., номинальную грузоподъемность погрузчика, дату изготовления, идентификационный номер, знаки соответствия (при наличии сертификатов), надпись "Сделано в Беларуси".
  Идентификационный номер выбит на задней полураме спереди справа.

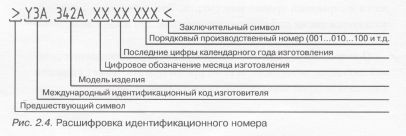

  Расшифровка идентификационного номера приведена на рис.2.4

  На раме наносится дублирующая информация (рис. 2.5).

  Маркировочная табличка на двигателе расположена на правой стороне двигателя по ходу движения погрузчика вперед (рис. 2.6).

  Маркировочная табличка ГМП расположена на левой стороне ГМП по ходу движения погрузчика вперед (рис. 2.7).

Пломбирование


  На погрузчике установлены транспортные и конструктивные пломбы.
  Пломбы на упаковке ЗИП, щитах и крышках облицовки относятся к транспортным. Потребитель может снять их сразу после получения погрузчика.
  Пломбы на предохранительных клапанах гидрораспределителя, гидронасосах, двигателе, гидросистеме рулевого управления относятся к конструктивным и снятию не подлежат, иначе потребитель теряет право на гарантию. Конструктивные пломбы снимаются лишь в присутствии представителя завода-изготовителя с целью проверки соответствия регулировок требованиям технической документации.
  После проверок сборочные единицы пломбируются вновь, о чем составляется соответствующий акт, который подписывается заинтересованными представителями.
